銅、銅ニッケル合金薄膜のパターニング

NISSHAのフォトエッチング加工

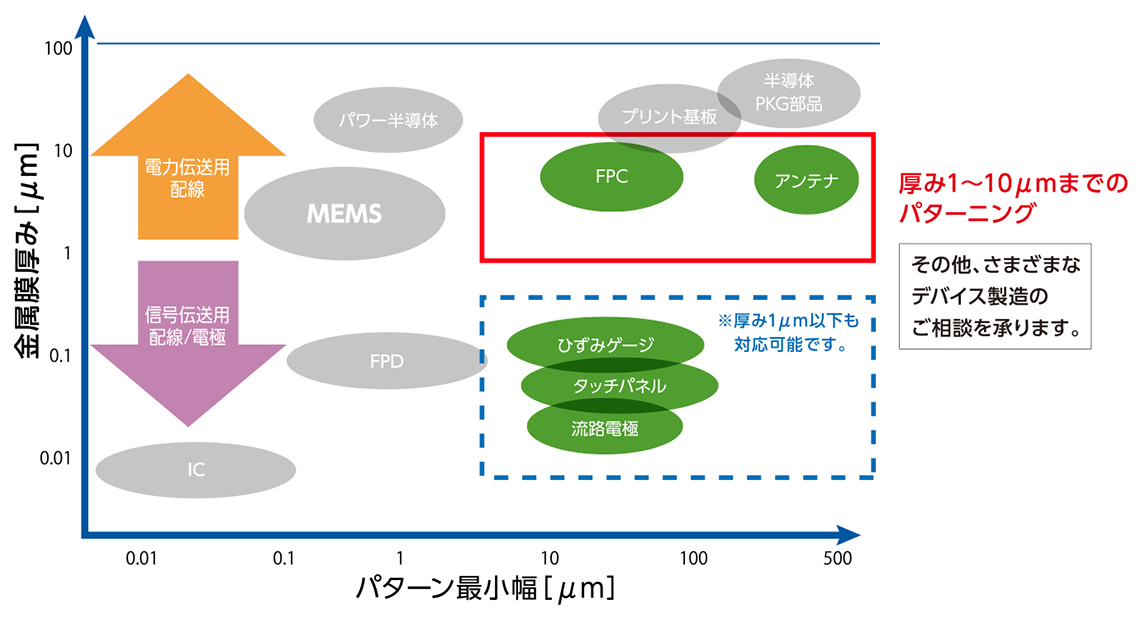

厚さ1µm以下の銅薄膜のフォトエッチング加工のご相談を承ります

ひずみゲージ、温度センサーなどのセンサーモジュールは規格品販売が一般的です。
しかし、新しい製品を開発するうえでこうした規格品の仕様が設計を制限するケースが多くあります。
NISSHAのフォトエッチング加工技術は、厚さ1µm以下のCu合金薄膜のパターニングに対応します。薄膜だからこそ実現できる配線狭小化技術により、お客さまの製品開発と量産化をサポートします。

開発・製造実績

成膜材料 Cuおよびこれらの合金
ベースフィルム COP , PET , PI など
有効露光エリア
500×600㎜ , 500mm ×1,000mm
加工精度 最小10-15µm
両面パターニング

その他の材料のパターニング、後加工などについては問い合わせフォームよりご相談下さい。

Cu / Ni合金の加工例

コンスタンタン

Niをおよそ50%含む銅ニッケル合金はコンスタンタンと呼ばれています。
コンスタンタンは銅よりも抵抗率が高く、なおかつ抵抗値の温度依存性が小さいことから、ひずみゲージなどの精密な抵抗値特性を求められる製品に使われます。また、コンスタンタンは銅電極と組み合わせた熱電対の電極材料としても知られています。

配線用合金の抵抗率

  抵抗率(Ωm)
銅(Cu) 1.7*10-8
コンスタンタン(Cu:Ni=55:45) 4.9*10-7

コンスタンタンの活用例

ひずみゲージー高抵抗薄膜により、端子間距離を短縮可能ー

膜厚0.1~0.2µmのCuNi薄膜は、膜厚3µm程度の一般的な銅合金箔よりも高抵抗な材料です。
たとえば、膜厚0.15µmのCuNi薄膜の抵抗値は、膜厚3µmのCuNi箔の抵抗値の20倍になります。 さらに、NISSHAの加工プロセスはLine/Space=20/20µm の細線パターニングが可能です。
高抵抗な薄膜を使用し、線幅を細くすることで、ひずみゲージの端子間配線距離を短縮。ゲージの狭小化を実現します。

ひずみゲージー高抵抗薄膜により、端子間距離を短縮可能ー
  設定条件 必要な端子間距離
膜厚 設定抵抗値 線幅
CuNi箔パターン 3µm 120Ω 100µm 73mm
NISSHA CuNi薄膜パターン 0.15µm 120Ω 20µm 0.7mm

荷重測定センサーとして

モバイル端末の圧力センサーとしての採用実績があります。
タッチパネル搭載ディスプレイや情報機器、ゲーム機などにもご活用いただけます。

荷重測定センサーとして

変位測定、振動測定センサーとして

インフラの劣化診断、自動車や自転車などの荷重負荷モニタリング、ロードセルなどの用途で、センサーのカスタマイズを支援します。

変位測定、振動測定センサーとして

NISSHAのCu合金パターニング

厚さ0.1~0.2µmのCu合金薄膜をパターニング加工

PETフィルム上にスパッタ製膜したCu合金薄膜をフォトエッチング加工によりパターニングします。
一般的な合金箔と比較した場合、膜厚は1/20程度となり、より高抵抗なパターンを形成できます。

厚さ0.1~0.2µmのCu合金薄膜をパターニング加工

ロール to ロール方式による大量生産対応

フィルム幅500mmのロールフィルム上にパターンを多丁付けして量産します。
そのため、個片のセンサーパーツの製造だけでなく、複数のセンサーを1枚のシートにレイアウトするなど、より自由に設計をご検討いただけます。

ロール to ロール方式による大量生産対応

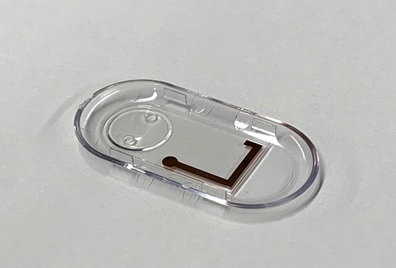

パターニングだけではないモジュール加工対応

パターニング加工だけではなく、センサーモジュールを完成させるためのさまざまな加工もお引き受けします。

  • パターニング層の絶縁被膜貼合
  • Ag配線の印刷加工
  • FPC圧着加工
  • 筐体部品との貼合

このような加工についてもご相談ください

両面パターニング

フィルムの両面に成膜したCu薄膜を1プロセスでパターニング加工する技術です。最終製品の薄型化などの目的で活用されています。
また、1プロセスで両面を加工するのでベースフィルムの延伸誤差が少なく、表裏のパターン位置は15µm以下の精度でのアライメントを実現しています。

両面パターニング

大面積への対応

フィルムの両面に成膜したCu薄膜を1プロセスでパターニング加工する技術です。最終製品の薄型化などの目的で活用されています。
また、1プロセスで両面を加工するのでベースフィルムの延伸誤差が少なく、表裏のパターン位置は15µm以下の精度でのアライメントを実現しています。

大面積への対応

その他のエッチング技術について

  Cu/ITO Cu、Cu合金 (CuNiなど)
成膜 材料 Cu/ITO積層膜
ITO膜のみ
Cu、Cu合金の薄膜
ベース フィルム COP(Cu/ITO) , PET(ITO , Cu合金など)
有効 露光 エリア 500×600mm , 500×1,000mm
加工 精度 最小 10µm 最小 10-15µm
両面 パター ニング
