フィルムインサート成形とは？工程・メリット・用途・最新技術までわかりやすく解説

フィルムインサート成形は、意匠性と機能性を同時に設計できる成形技術として注目されています。外観品質の向上や工程の効率化など、多くの利点がある一方で、設計や製造には注意点もあります。

本記事では、基礎知識から工程、メリット・デメリット、用途、最新技術までを体系的に解説します。

フィルムインサート成形とは

フィルムインサート成形とは、あらかじめ加飾や機能を付与したフィルムを金型内に配置し、樹脂を射出することで一体化する成形方法です。従来の塗装やメッキとは異なり、成形と同時に外観や機能を持たせられる点に特長があります。

保護層を含む加飾フィルムにより傷や摩耗に強い外観を実現しています。また、部品点数や後工程の削減にもつながり、製品設計の自由度を高められます。

自動車や家電、電子機器など幅広い分野で採用が進んでいます。

フィルムインサート成形の工程

フィルムインサート成形における各工程の役割は以下のようになります。

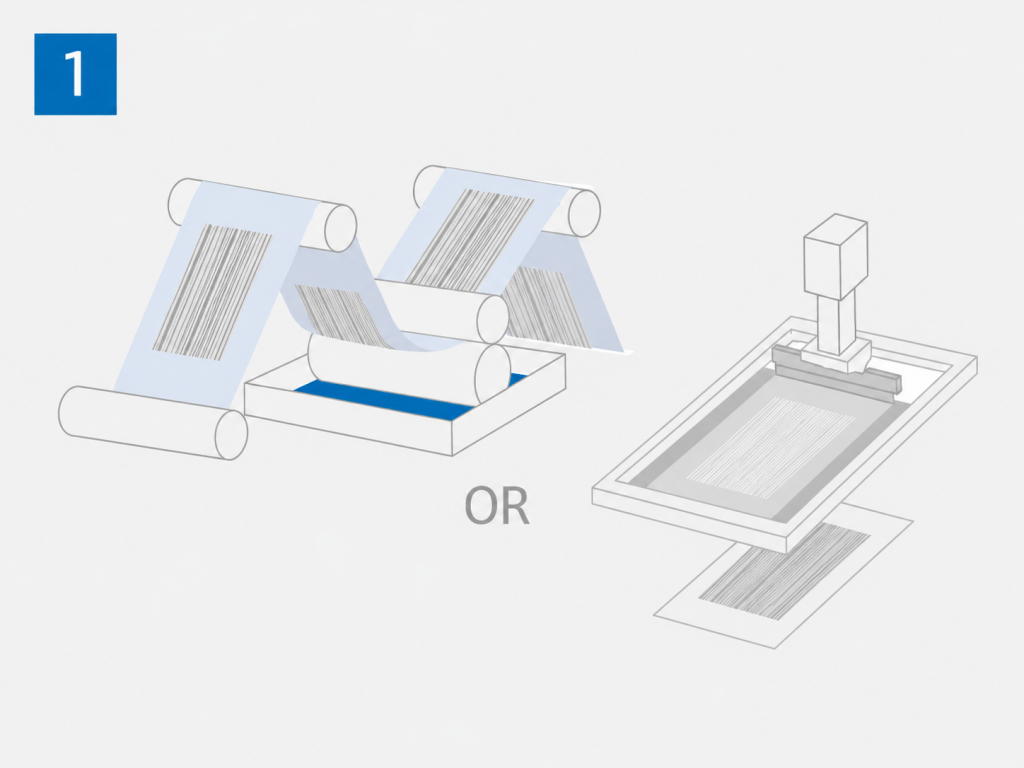

フィルム印刷

フィルム印刷では、グラビア印刷やスクリーン印刷が用いられます。また、金属意匠においては蒸着技術が用いられることが多いです。
フィルム印刷工程においても仕上がりの見栄えだけでなく、後工程での成形条件に耐えられる材料選定と設計が重要となります。

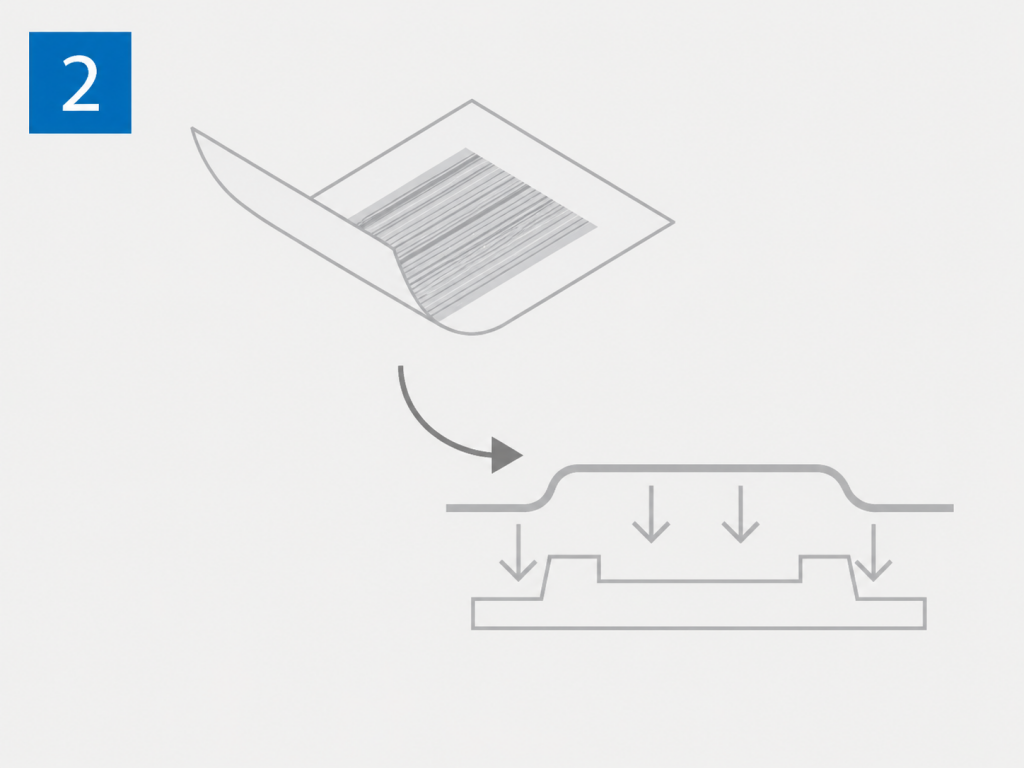

プレフォーミング

プレフォーミングでは、射出成形前に印刷済みフィルムを製品形状に近い三次元形状へ予め賦形します。加熱しながら真空や加圧により加工し、シワや伸びムラを抑えます。

この工程の精度が外観品質に大きく影響するため、特に曲面部ではインクの割れや濃度変化を防ぐ工夫が必要です。材料特性や加熱条件の最適化により安定した品質を確保できます。

トリミング

トリミングでは、プレフォーミング後のフィルムを製品形状に合わせて正確に切り出します。不要な部分を除去し、金型へのセット性を高める役割があります。打ち抜きやレーザー加工が使われ、寸法精度やエッジの仕上がりが後工程に影響します。

位置ズレやバリを抑えるため、加工条件の調整と治具設計が重要です。ここでの精度が最終製品の見栄えや組付け精度に直結します。

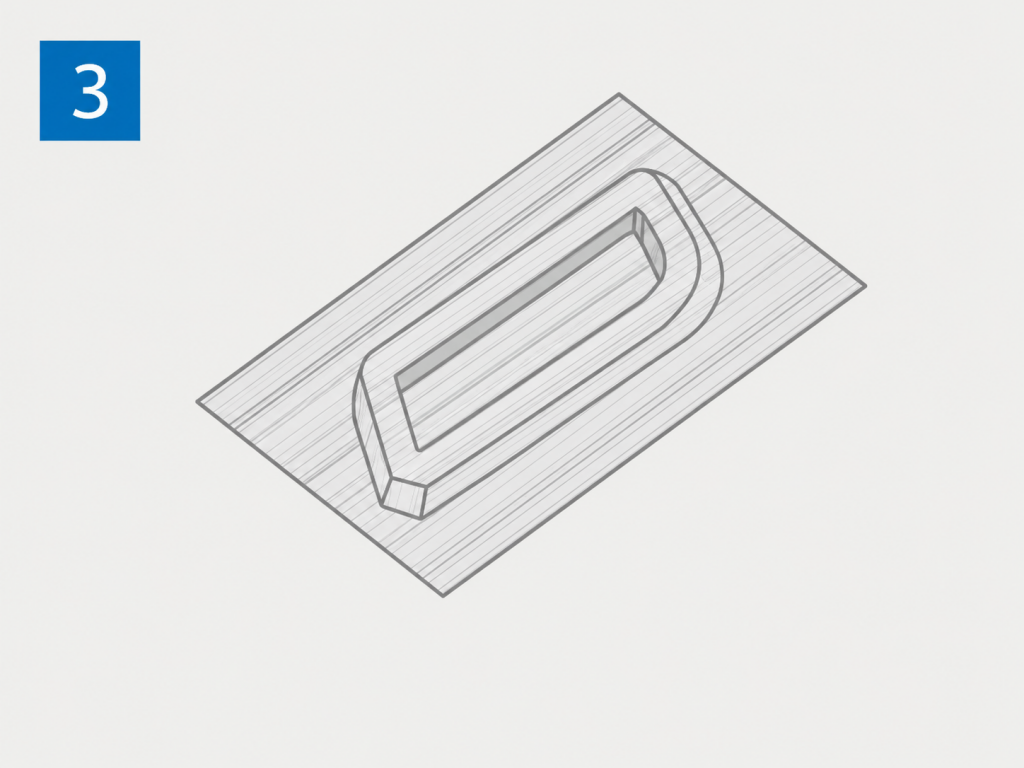

射出成形

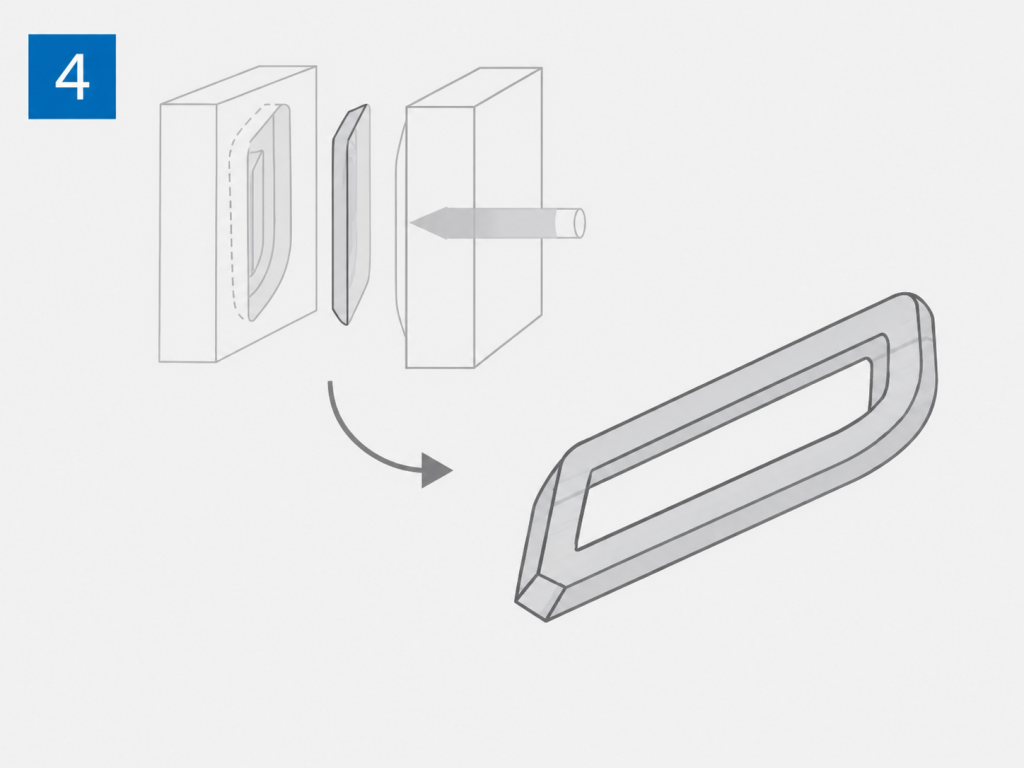

射出成形では、金型内トリミング済みのフィルムをセットし、樹脂を流し込み、フィルムと一体化させます。樹脂の温度や圧力、流動性の管理が重要で、条件によっては成形後の製品の変形やフィルムへの影響が生じます。

適切なゲート設計や成形条件の設定により、フィルムとの密着性を高めながら均一な充填を行います。外観品質と機能を両立させるための中心となる工程です。

フィルムインサート成形のメリット

フィルムインサート成形は、外観と機能を同時に設計できる点が大きな特徴です。製品開発や量産において多くの利点があり、さまざまな分野で採用が進んでいます。

デザイン性が高くなる

フィルムインサート成形では、印刷によって細かな模様や多色表現を再現でき、意匠の自由度が高まります。グラデーションやメタリック調、木目などの複雑なデザインも安定して表現できます。

また、印刷の薄膜構造を活用することで奥行き感や透明感のある外観も実現できます。従来の塗装では難しい繊細仕上がりを得られるため、製品の見栄えを向上できます。

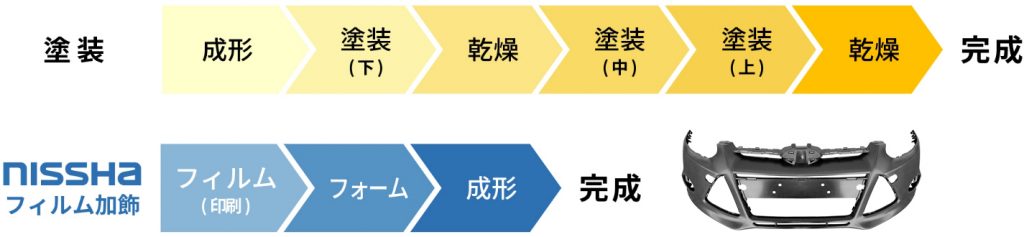

工程を短縮できる

加飾と成形を一体で行うため、塗装やメッキなどの後工程を削減できます。従来は複数の工程に分かれていた処理をまとめられるため、生産効率を高められます。

また、工程数が減ることで管理項目も整理でき、品質のばらつきを抑えやすくなります。設備や人手の負担の軽減も期待できます。

表面の耐久性が上がる

最表面の保護層により外部からの摩耗や傷に強い構造となります。剥がれや色落ちが起きにくく、長期間にわたり外観を維持できます。

また、耐薬品性や耐候性にも優れた材料を選定することで、使用環境に応じた耐久性を確保できます。過酷な条件下でも安定した品質を保てる点が強みです。

環境負荷が下がる

塗装工程を削減できるため、工程におけるCO2排出量を大幅に抑えられます。廃液や排気の発生も減り、環境への影響を軽減できます。

また、材料のロス低減やリサイクル対応の検討も進めやすく、環境配慮型の製造プロセスとして活用できます。

フィルムインサート成形のデメリット

多くの利点がある一方で、設計や製造には注意すべき点もあります。

金型設計が難しい

フィルムを金型内に配置した状態で成形するため、金型設計が一般の成形用と異なります。ゲート位置や冷却構造などの設計技術に加え、豊富な経験と成形ノウハウが安定した意匠品質を実現します。

形状に制限がある

フィルムを成形する工程上、極端に深い三次元形状の場合、フィルムの伸びや破れ、印刷の歪みが発生しやすくなります。

また、複雑な立体形状ではプレフォーミング時の賦形の安定性を保つのが難しくなります。そのため、設計段階から成形性を考慮した形状検討が必要となり、自由な形状設計には一定の制約があります。

フィルムインサート成形に向いている用途

フィルムインサート成形は、外観品質や機能性が重視される製品で特に効果を発揮します。用途に応じて特長を活かすと、製品価値を高められます。

高いデザイン性が必要な製品

意匠性が重視される製品では、フィルムインサート成形の強みを活かせます。多色印刷や微細な模様表現、金属意匠により、高級感のある外観を安定して再現できます。

表面耐久性が必要な製品

頻繁に触れる部品や摩耗しやすい環境では、耐久性の高さが重要となります。フィルムインサート成形では最表面の保護層により、擦れや傷に強い表面を維持できます。

多彩な質感表現が求められる製品

触れたときの感触や視覚的な奥行き感が重要な用途にも適しています。マット調や光沢、凹凸感などをフィルムで表現でき、従来の塗装では難しい質感設計が行えます。

これらの特長を活かし、自動車の内装トリムや外装機能パーツ、高級家電などに活用されています。

フィルムインサート成形の最新技術s

フィルムインサート成形は進化を続けており、外観だけでなく機能面でも付加価値をつることができます。近年は主にデザインと機能を融合した技術開発が進んでいます。

光透過技術

光透過技術は、通常時には見えない意匠を必要なときだけ浮かび上がらせる加飾技術です。フィルム内に特殊な印刷や層構造を設けることで、バックライト点灯時のみ光による意匠表現ができます。

未点灯時は一体感のある外観を保てるため、高級感のあるデザイン設計に適しています。

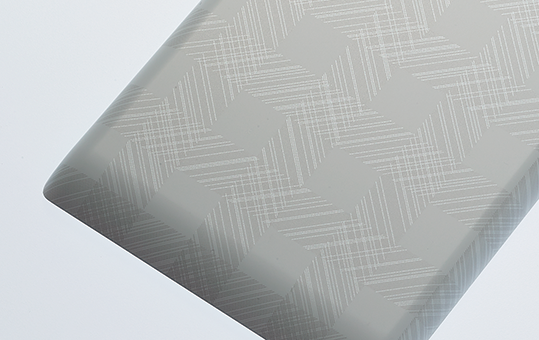

触感デザイン

触感デザインでは、視覚だけでなく手触りにも配慮した表面設計を行います。フィルムの表面加工や成形条件を工夫することで、滑らかさやザラつき、凹凸などの質感・触感をコントロールできます。

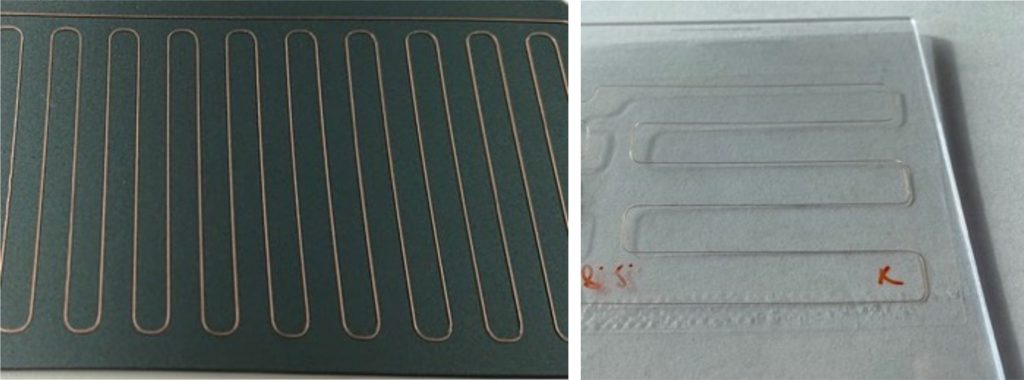

フィルムヒーター

フィルムヒーターは、フィルム内に導電性パターンを形成し、通電によって発熱する機能を持たせた技術です。成形と同時にヒーター機能を組み込めるため、部品の一体化を進められます。
